Создание компонентов радиоэлектронных средств с помощью библиотек P-CAD


Создание библиотечных компонентов в Library Executive


3.1    Общие сведения

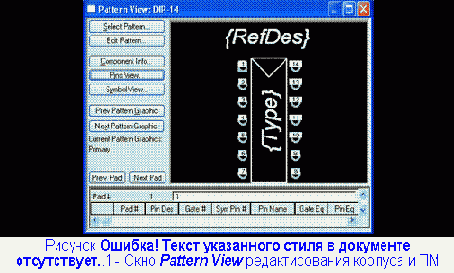

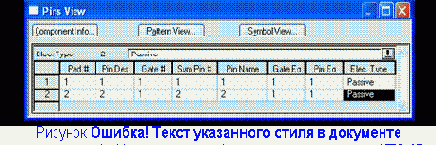

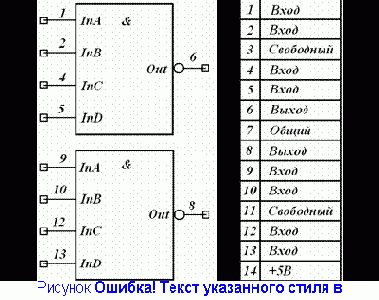

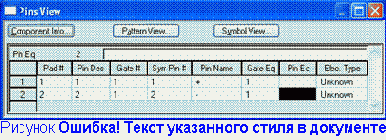

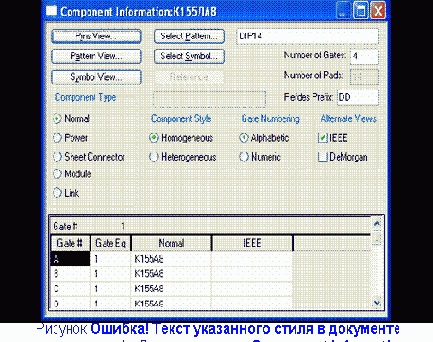

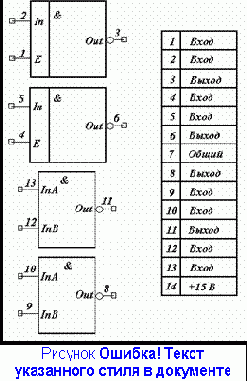

При проектировании печатных плат необходимы сведения о схемных образах ЭРЭ и посадочных местах для них. Программы размещения и трассировки должны иметь информацию о соответствии каждого конкретного вывода условного графического обозначения выводу в корпусе элемента. В версии P-CAD 2002 эта работа выполняется автоматически программой P-CAD Library Executive (Диспетчер библиотек) [1 – 4, 6, 9], которая позволяет составлять списки соответствий выводов символов и вентилей (секций) компонентов и имеет средства просмотра параметров компонентов. Для этого соответствующие данные заносятся в так называемые упаковочные таблицы, содержащие  интегрирован­ную информацию о графике корпусов и символов компонентов, а также текстовую информацию о компонентах указывающие основные характеристики используемых ЭРЭ. Программа P-CAD Library Executive не является графическим редактором. Она лишь сводит введенную ранее графическую информацию в единую систему — библиотечный компонент, в котором сочетаются несколько образов представления ЭРЭ: образ на схеме, посадочное место и упаковочная информация.

В программе P-CAD Library Executive предусмотрены эффективные приемы работы, схожие с приемами в программных продуктах Microsoft Office.

*

Запустить диспетчер библиотек P-CAD Library Executive

можно несколькими способами:

*
    Сделать двойной щелчок левой кнопкой мыши (ЛК) по соответствующей пиктограмме  на рабочем столе (если она там есть).

*
    Нажать кнопку Пуск

на панели задач Windows. В появившемся меню задач последовательно указывайте указателем мыши пункты:

Программы Þ P-CAD 2002 Þ  Library Executive

Щелкнуть ЛК

по названию диспетчера библиотек.

*
    Если вы находитесь в схемном графическом редакторе P-CAD Schematic или в редакторе печатных плат PCB, то используйте клавишу P-CAD Library Executive в меню Utils.

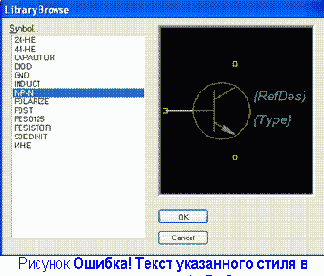

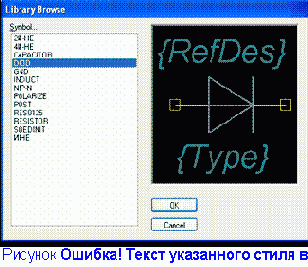

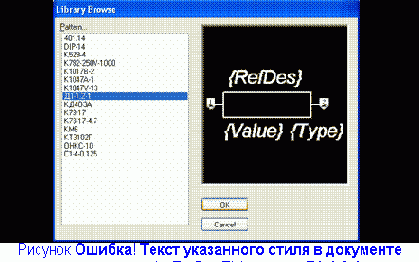

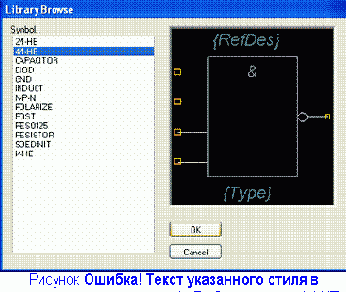

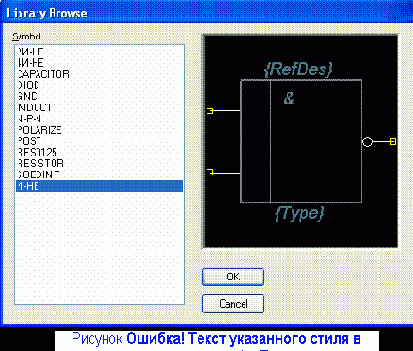

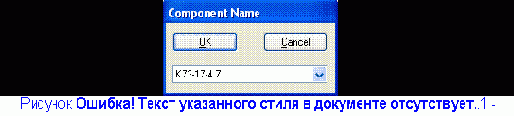

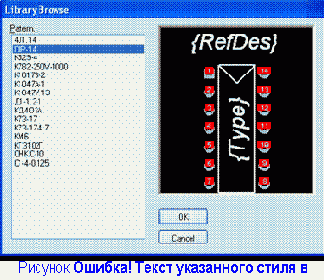

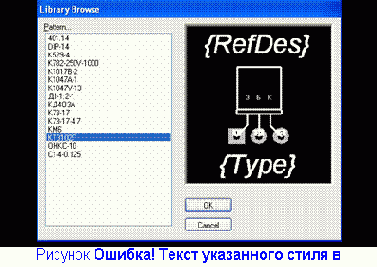

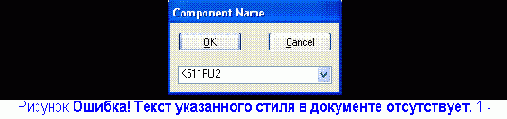

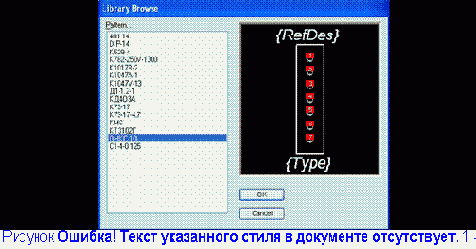

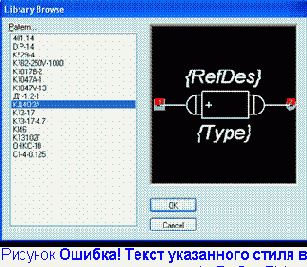

После загрузки Library Executive доступны лишь пиктограммы Component/New

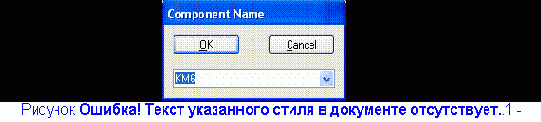

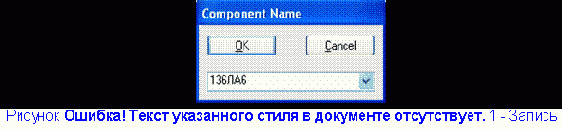

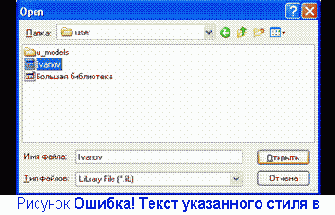

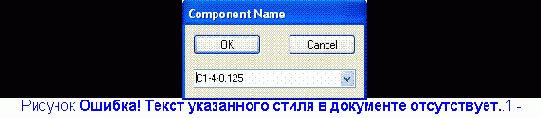

, Component/Open

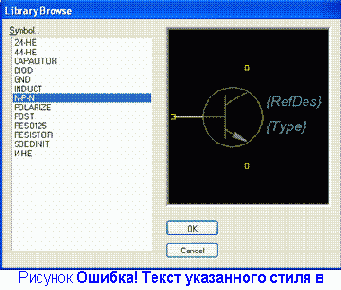

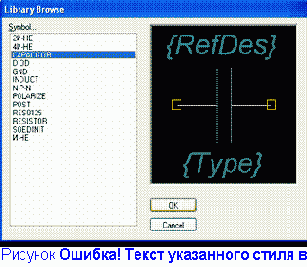

, и View/Source Browser
.
