Создание компонентов радиоэлектронных средств с помощью библиотек P-CAD


Создание библиотечных компонентов в Library Executive - часть 6


*
      После нажатия на кнопку Select Symbol (Pattern) можно выбрать другой сим­вол (ПМ) для компонента из открытой библиотеки.

*
      После нажатия кнопки Edit Symbol можно отредактировать текущий символ (запускается редактор P-CAD Symbol Editor). После нажатия кнопки Edit Pattern можно отредактировать текущее ПМ (запускается редактор P-CAD Pattern Editor). Такая возмож­ность редактирования позволяет использовать уже имеющи­еся элементы библиотек для построения других элементов с наимень­шими затратами времени.

*
      Переход от одного окна к другому окну в P-CAD Library Executive производится после нажатия соответствующих кнопок в текущем окне.

*
      После выполнения всех указанных выше операций для создания ин­тегрированного образа компонента необходимо выполнить команду Component/Validate для проверки согласованности всех данных ком­понента.

*
      В случае отсутствия ошибок, сохранить компонент в теку­щей библиотеке можно командой Component Save As. Имя компонента ука­зывается по дополнительному запросу.

3.2    Создание библиотечного элемента микросхемы 13ЗЛА6

Порядок создания библиотечного элемента микросхемы 133ЛА6 с однородными секциями заключается в следующем.

*
  Вызвать программу Library

Executive — диспетчер библиотек.

*
  Выполнить команды Component/New
 (Создать новый библиотечный элемент).

*
      В открывшемся диалоговом окне (рис. 3.1) выбрать библиотеку Ivanov.lib.

*
      В результате появится диалоговое окно Component Information (Информация о компоненте) (рис. 3.2).

*
  Присоединить посадочное место.

*

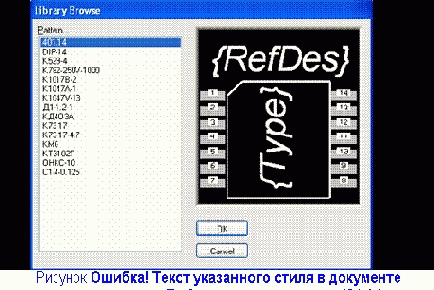

В окне Component Information нажать кнопку Select Pattern (Выбор ПМ) и в окне Library Browse (Просмотр библиотеки) (рис. 3.6) выбрать посадочное место (Pattern) для этой микросхемы.
