в поле Number of Gates

-        в поле Component Style (Вид компонента) — Homogeneous;

-        в поле Gate Numbering (Способ нумерации вентилей) — Numeric;

-        в поле Number of Gates (Количество вентилей) — ввести 7;

-        в поле RefDes Prefix (префикс позиционного обозначения) — ввести XS.

Присоединить символ.

Для этого следует нажать кнопку Select Symbol. В открывшемся окне Library Browse в списке символов найти «Soedinit», выделить его и нажать кнопку ОК (рис. 3.44).

Вид диалогового окна Component Information после формирования свойств электрического соединителя ОН-КС-10 представлен на рис. 3.45.

Заполнить таблицу упаковочной информации.

В диалоговом окне Component Information нажать кнопку Pin Views. В результате появится заготовка таблицы упаковочной информации.

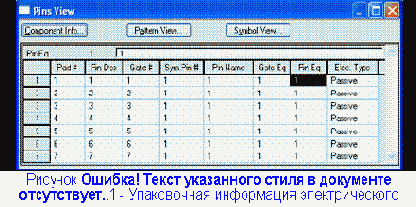

Ввести упаковочную информацию согласно таблице на рис. 3.46.

Проверить правильность разработки компонента

Выполнить команды Component / Validate

В результате будет произведена проверка упаковочной информации на наличие ошибок. Имеющиеся ошибки исправить [10].

Записать созданный библиотечный компонент в библиотеку

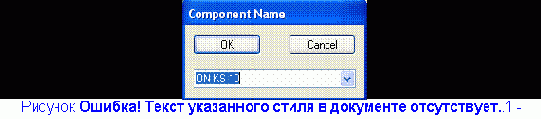

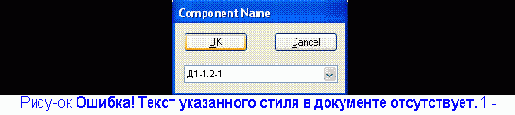

Выполнить команды Component/Save и, нажав на кнопку ОК, записать созданный библиотечный элемент в библиотеку под именем ON-KS-10

(рис. 3.47).

3.11 Создание библиотечного элемента «Корпус»

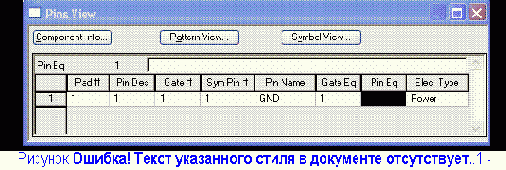

Порядок создание библиотечного элемента типа «Корпус» аналогичен порядку создания библиотечных элементов ЭРЭ. Упаковочная таблица его включает одну строку с типом вывода Power см. рис. 3.48.

Итак, упаковка выводов всех необходимых для учебного проекта ЭРЭ выполнена. Можно приступать к следующей процедуре — созданию электрической схемы.
